プログラミング演習1


― 課題4 数値解析法 ―

3. 数値積分

【資料】

数値積分-1(pdf)
3.1 台形公式

台形公式の1区間分の近似式は
　　I = int_ab f (x) dx ≒ (b - a)[f (a) + f (b)] / 2
積分範囲を n 分割したときの複合公式は
　　trapez_eq
trapez2_

この式からPADを素直に描くと以下のようになる。
trapez_pad2

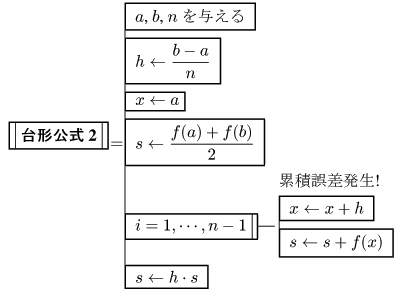

ここで、f (a +ih)のカッコ内の乗算をなくすために xi = a +ih とおき、
　　x 0 = a,　　xi +1 = xi +h
というように帰納的に計算すると、以下のようになる。

trapez2_pad

しかし、このアルゴリズムでは加算による丸め誤差の累積が発生しやすい。 実際、台形公式による積分計算を単精度(float)で行うプログラム (trapez_err0.c)を用いて、 上記2つのアルゴリズムを比較してみる。 ただし、アルゴリズムの主要部分は穴埋めする必要がある。

 1: #include <stdio.h>
 2: //#define float double
 3:
 4: float f(float x)
 5: {
 6:     return 4.0 / (1 + x * x);  //  f(x) = 4/(1+x2)
 7: }
 8:
 9: float Trapez(float a, float b, float (*f)(float), int n)
10: /*
11:     累積誤差がない単精度の数値積分ルーチン（台形公式）
12:  */
13: {
14:     int i;
15:     float h, s;
16:
17:     h = _____?_____;
18:     s = ________?________;
19:     for (i = 1; i < n; i++) {
20:         s = ______?______; // 累積誤差はない
21:     }
22:     return h * s;
23: }
24:
25: float Trapez2(float a, float b, float (*f)(float), int n)
26: /*
27:     累積誤差がある単精度の数値積分ルーチン（台形公式）
28:  */
29: {
30:     int i;
31:     float h, x, s;
32:
33:     h = _____?_____;
34:     x = _;
35:     s = ________?_______;
36:     for (i = 1; i < n; i++) {
37:         x = __?__;               // 累積誤差発生要因
38:         s = ____?____;
39:     }
40:     return h * s;
41: }
42:
43: int main(void)
44: {
45:     int n;
46:     float a, b;
47:
48:     a = 0; b = 1;
49:     printf("# 分割数, 累積誤差なし, 累積誤差あり\n");
50:     for (n = 40; n <= 10000; n += 20)
51:         printf("%5d, % .15e, % .15e\n", n, Trapez(a, b, f, n), Trapez2(a, b, f, n));
52:     return 0;
53: }

実行結果が長いため、VC++の開発環境で実行したときに スクロールバーを使って画面バッファの上の方にさかのぼっても 実行結果の最初の部分が消えてしまうことがある。 そのときには、実行ウィンドウのタイトルバーを 右クリックして「プロパティ(P)」を選択し、 次に「レイアウト」タブを選択し、「画面バッファのサイズ」欄の 「高さ(H)」を 501 以上に設定する。 「OK」をクリックし、「同じタイトルのウィンドウに適用する(S)」 をチェックしたあと、再び「OK」をクリックし、[Enter]キーを 押していったん実行ウィンドウを閉じる。 再び実行すれば、今度は実行結果がすべて残っているはずである。

「コマンドプロンプト」を使う場合は、trapez_err.exe ファイルがあるところ (例えば Z:\proen1\kadai4\trapez_err\Debug) まで cd コマンドなどで移動し、
Z:\proen1\kadai4\trapez_err\Debug>trapez_err > trapez_err.csv
とコマンドを実行すると、リダイレクトにより CSVファイルに出力される。

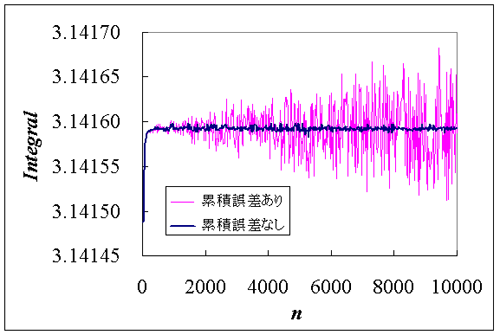

計算結果を示すと以下のようになる。
trapez_err2

練習問題

(1) 上記の結果を確認せよ。
(2) 倍精度(double)で計算し、単精度の結果と比較してみよ。

単精度から倍精度にするには
　#define float double
を用いて置き換えると楽である。
