2026 情報電子オプティクス実験B HDLによるハードウェア設計 (鶴田直也担当)

Last update 2026.5.7.

実施場所

9号館2階のネットワーク実験室I (電算) にて実施する。番号1-52までのPCを使用すること。

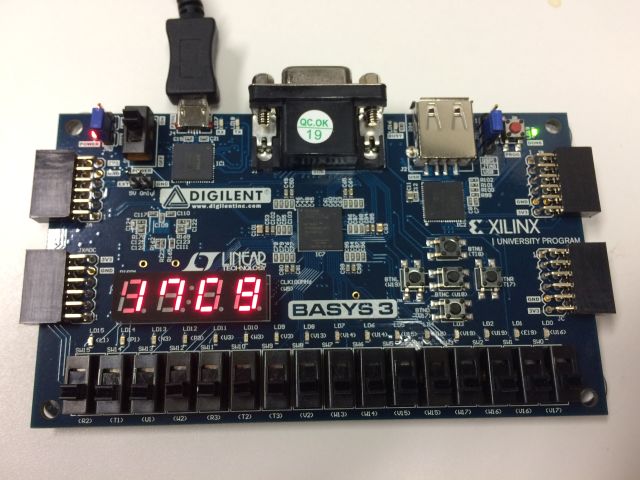

ハードウェア記述言語（HDL： Hardware Description Language）を使用したハードウェア（ディジタル論理回路）の設計手法を学習する。また、学習用FPGA ボードとHDL シミュレータによる回路の動作検証を通して、実際にハードウェアがどのように動作するのか理解する。

講義資料に掲載のサンプルプログラムのソースコードは次のリンク先にすべて置いてある。講義資料からソースコードをコピペするとエラーが出る可能性があるため (特にsyntax error)，リンク先からの入手を推奨する。

Vivadoのインストール
実験で使用するVivado 2017.1は、Xilinxのアカウントを作成すれば無料でインストールができる。ただし、ファイルサイズが大きい (約10 GB) ことや、動作環境の条件を満たすことを確認してからのインストールを推奨する。ソフトウェアのインストール、アカウントの作成、ライセンス認証の手順はテキスト冊子に記載されている。
Vivado以外のソフトウェア
FPGAボードは接続できないが、HDLによるディジタル論理回路の設計ならびに波形シミュレーションができる以下のソフトウェアもある。自宅で回路を設計し、波形シミュレーションで動作を確認し、実験中にFPGAボードへの転送・動作確認をするなど、柔軟に取り組めるようになる。
- Icarus Verilog WindowsとMac用のインストールマニュアル
- GTK Wave (シミュレーション用ソフト)

レポート課題に取り組み、電子ファイルレポートのみを提出すること。

Bグループ
レポート提出〆切… 5/27(水) 12:30
書式不備返却 … 6/3(水)
書式修正版提出〆切 … 6/15(月) 14:10
Aグループ
レポート提出〆切… 6/10(水) 12:30
書式不備返却 … 6/17(水)
書式修正版提出〆切 … 6/24(月) 14:10
Cグループ
レポート提出〆切 … 6/29(水) 12:30
書式不備返却 … 7/6(水)
書式修正版提出〆切 … 7/13(水) 12:30
